你准备把这些文件存储在硬盘上，并在需要的时候读取出来。要设计怎样的软件，才能更方便地在硬盘中读写这些文件呢？1
首先我不想和复杂的扇区，设备驱动等细节打交道，因此我先实现了一个简单的功能，将硬盘按逻辑分成一个个的块，并可以以块为单位进行读写。每个块就定义为两个物理扇区的大小，即 1024 字节，就是 1KB 啦。硬盘太大不好分析，我们就假设你的硬盘只有 1MB，那么这块硬盘则有 1024 个块。2
诶？发现问题了，万一这个文件也存到了 3 号块，不是把原来的文件覆盖了么？不行，得有一个地方记录，现在可使用的块有哪些，像这样。块 0：未使用
块 1：未使用
块 2：未使用
块 3：已使用
块 4：未使用
…
块 1023：未使用
那我们就用 0 号块，来记录所有块的使用情况吧！怎么记录呢？那我们给块 0 起个名字，叫块位图，之后这个块 0 就专门用来记录所有块的使用情况，不再用来存具体文件了。当我们再存入一个新文件时，只需要在块位图中找到第一个为 0 的位，就可以找到第一个还未被使用的块，将文件存入。同时，别忘了把块位图中的相应位置 1。3
咦？又遇到问题了，我怎么找到刚刚的文件呢？根据块号么？这也太蠢了，就像你去书店找书，店员让你提供书的编号，而不是书名，显然不合理。因此我们给每个文件起一个名字，叫文件名，通过它来寻找这个文件。那必然就要有一个地方，记录文件名与块号的对应关系，像这样。葵花宝典.txt：3 号块
数学期末复习资料.mp4：5 号块
低并发编程的秘密.pdf：10 号块
…
别急，既然都要选一个地方记录文件名称了，不妨多记录一点我们关心的信息吧，比如文件大小、文件创建时间、文件权限等。这些东西自然也要保存在硬盘上，我们选择用一个固定大小的空间，来表示这些信息，多大空间呢？128 字节吧。我们将这 128 字节的结构体，叫做一个 inode。之后，我们每存入一个新的文件，不但要占用一个块来存放这个文件本身，还要占用一个 inode 来存放文件的这些元信息，并且这个 inode 的所在块号这个字段，就指向这个文件所在的块号。如果一个 inode 为 128 字节，那么一个块就可以容纳 8 个 inode，我们可以将这些 inode 编上号。如果你觉得 inode 数不够，也可以用两个或者多个块来存放 inode 信息，但这样用于存放数据的块就少了，这就看你自己的平衡了。同样，和块位图管理块的使用情况一样，我们也需要一个 inode 位图，来管理 inode 的使用情况。我们就把 inode 位图，放在 1 号块吧！同时，我们把 inode 信息，放在 2 号块，一共存 8 条 inode，这样我们的 2 号块就叫做 inode 表。注意：块位图是管理可用的块，每一位代表一个块的使用与否。inode 位图管理的是一条一条的 inode，并不是 inode 所占用的块，比如上图中有 8 条 inode，则 inode 位图中就有 8 位是管理他们的使用与否。4
很简单，我们只需要采用连续存储法，而 inode 则只记录文件的第一个块，以及后面还需要多少块，即可。这种办法的缺点就是：容易留下大大小小的空洞，新的文件到来以后，难以找到合适的空白块，空间会被浪费。既然在 inode 中记录了文件所在的块号，为什么不扩展一下，多记录几块呢？原来在 inode 中只记录了一个块号，现在扩展一下，记录 8 个块号！而且这些块不需要连续。但是这也仅仅能表示 8 个块，能记录的最大文件是 8K（记住，一个块是 1K）, 现在的文件轻松就超过这个限制了，这怎么办？这样瞬间就有 263 个块（多了 256 -1 个块）可用了，这种索引叫一级间接索引。如果还嫌不够，就再弄一个块做一级间接索引，或者做二级间接索引（二级间接索引则可以多出 256 * 256 – 1 个块）。我们的文件系统，暂且先只弄一个一级间接索引。硬盘一共才 1024 个块，一个文件 263 个块够大了。再大了不允许，就这么任性，爱用不用。好了，现在我们已经可以保存很大的文件了，并且可以通过文件名和文件大小，将它们准确读取出来啦！5
但我们得精益求精，我们再想想看这个文件系统有什么毛病。比如，inode 数量不够时，我们是怎么得知的呢？是不是需要在 inode 位图中找，找不到了才知道不够用了？要是有个全局的地方，来记录这一切，就好了，也方便随时调整，比如这样inode 数量
空闲 inode 数量
块数量
空闲块数量
那我们就再占用一个块来存储这些数据吧！由于他们看起来像是站在上帝视角来描述这个文件系统的，所以我们把它放在最开始的块上，并把它叫做超级块，现在的布局如下。现在，块位图、inode 位图、inode 表，都是是固定地占据这块 1、块 2、块 3 这三个位置。假如之后 inode 的数量很多，使得 inode 表或者 inode 位图需要占据多个块，怎么办？或者，块的数量增多（硬盘本身大了，或者每个块变小了），块位图需要占据多个块，怎么办？程序是死的，你不告诉它哪个块表示什么，它可不会自己猜。很简单，与超级块记录信息一样，这些信息也选择一个块来记录，就不怕了。那我们就选择紧跟在超级块后面的 1 号块来记录这些信息吧，并把它称之为块描述符。当然，这些所在块号只是记录起始块号，块位图、inode 位图、inode 表分别都可以占用多个块。6
- 葵花宝典.txt
- 数学期末复习资料.mp4
- 赘婿1.mp4
- 赘婿2.mp4
- 赘婿3.mp4
- 赘婿4.mp4
- 低并发编程的秘密.pdf
诶？这看着好不爽，所有的文件都是平铺开的，能不能拥有层级关系呢？比如这样- 葵花宝典.txt
- 数学期末复习资料.mp4
- 赘婿
- 赘婿1.mp4
- 赘婿2.mp4
- 赘婿3.mp4
- 赘婿4.mp4
- 低并发编程的秘密.pdf
我们将葵花宝典.txt 这种称为普通文件，将赘婿这种称为目录文件，如果要访问赘婿1.mp4，那全文件名要写成如何做到这一点呢？那我们又得把 inode 结构拿出来说事了。此时需要一个属性来区分这个文件是普通文件，还是目录文件。缺什么就补什么嘛，我们已经很熟悉了，专门加一个 4 字节，来表示文件类型。如果是普通文件，则这个 inode 所指向的数据块仍然和之前一样，就是文件本身原封不动的内容。但如果是目录文件，则这个 inode 所指向的数据块，就需要重新规划了。这个数据块里应该是什么样子呢？可以是一个一个指向不同 inode 的紧挨着的结构体，比如这样。这样先通过 赘婿 这个目录文件，找到所在的数据块。再根据这个数据块里的一个个带有 inode 信息的结构体，找到这个目录下的所有文件。7
不过这样的话，你想想看，如果想要查看一下赘婿这个目录下的所有文件（比如 ll 命令），将文件名和文件类型都展示出来，怎么办呢？就需要把一个个结构体指向的 inode 从 inode 表中取出，再把文件名和文件类型取出，这很是浪费时间。而让用户看到一个目录下的所有文件，又是一个极其常见的操作。所以，不如把文件名和文件类型这种常见的信息，放在数据块中的结构体里吧。同时，inode 结构中的文件名，好像就没啥用了，这种变长的东西放在这种定长的结构中本身就很讨厌，早就想给它去掉了。而且还能给其他信息省下空间，比如文件所在块的数组，就能再多几个了。OK，大功告成，现在我们就可以给文件分门别类放进不同目录下了，还可以在目录下创建目录，无限套娃！现在的文件系统，已经比较完善了，只是还有一点不太爽。我们访问到一个目录下，可以很舒服地看到目录里的文件，然后再根据名称访问这个目录下的文件或者目录，整个过程都是一个套路。但是，最上层的目录下的所有文件，即根目录，现在仍然需要通过遍历所有的 inode 来获得，能不能和上面的套路统一呢？答案非常简单，我们规定，inode 表中的 0 号 inode，就表示根目录，一切的访问，就从这个根目录开始！这个文件系统，和 linux 上的经典文件系统 ext2 基本相同。

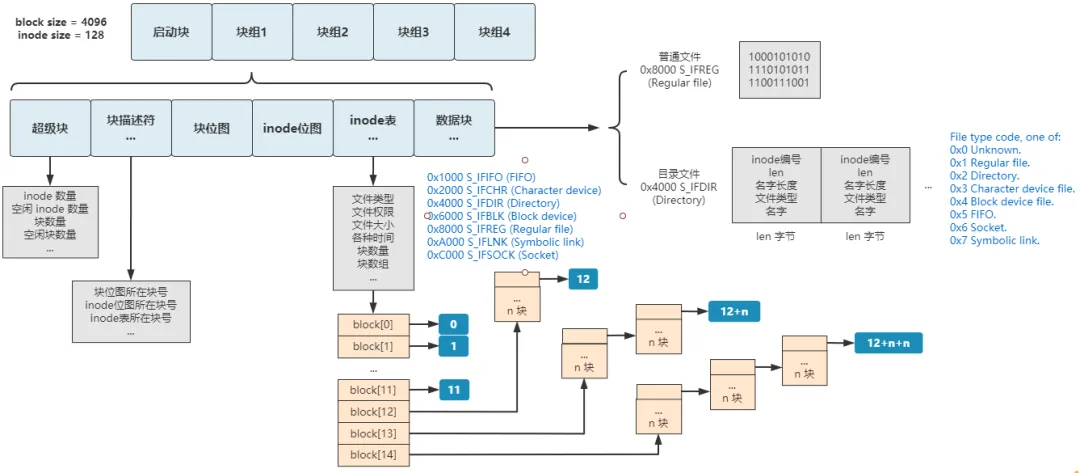

下面是我画的 ext2 文件系统的结构（字段部分只画了核心字段）
估计你是看不清了，我说下主要异同点：
1. 超级块前面是启动块，这个是 PC 联盟给硬盘规定的 1KB 专属空间，任何文件系统都不能用它。
2. ext2 文件系统首先将整个硬盘分为很多块组，但如果只有一个块组的话，和我们的文件系统整体结构就完全一样了，分别是超级块、块描述符、块位图、inode 位图、inode 表、数据块。
3. ext2 文件系统的 inode 表中用 15 个块来定位文件，其中第 13 个块为一级间接索引、14 个为二级间接索引、15 个为三级间接索引。
4. ext2 文件系统的文件类型分得更多，还有常见的如块设备文件、字符设备文件、管道文件、socket 文件等。
5. ext2 文件系统的超级块、块描述符、inode 表中记录的信息更多，但核心的和我们的文件系统一样，而且这些字段在后续的 ext3 和 ext4 中不断增加，保持向前兼容。
6. ext2 文件系统的 2 号 inode 为根目录，而我们的系统是 0 号 inode 为根目录，这个很随意，你设计一个文件系统定一个 187 号 inode 为根目录也没人拦着你。
如果你想了解 ext2 文件系统的全部细节，有三种方式。
1. 看源码，linux1.0 后的源码都有 ext2 文件系统的实现，源码是最准确的。2. 看官方文档，这里有个 pdf 连接。
https://www.nongnu.org/ext2-doc/ext2.pdf3. 看优质博客，这里我推荐一个。
http://docs.linuxtone.org/ebooks/C&CPP/c/ch29s02.html4. 用 linux 的 mke2fs 命令生成一个 ext2 文件系统的磁盘镜像，然后一个字节一个字节分析其格式，可以在公众号 低并发编程 回复 ext2 获得我的镜像分析文件。如果看源码和官方文档毫不吃力，我当然主推这两个，因为毕竟是一手资料。
但大多数人可能无法做到，有时也没大必要，因此也可以看一些优质的博客。
介绍思想的，我觉得我这一篇就算是很优质的一篇了，它会带你从设计者角度了解为什么这样来设计文件系统。
介绍细节的，那些连文件系统的格式和字段都写不对的，就别看了，所以我这里良心推荐一篇，就是上面的方式三，可以放心大胆，逐字逐句地食用。
最后你还可以用方式四，自己将文件系统镜像导出来，进行分析。
