Beats + Elasticsearch + Kibana模式

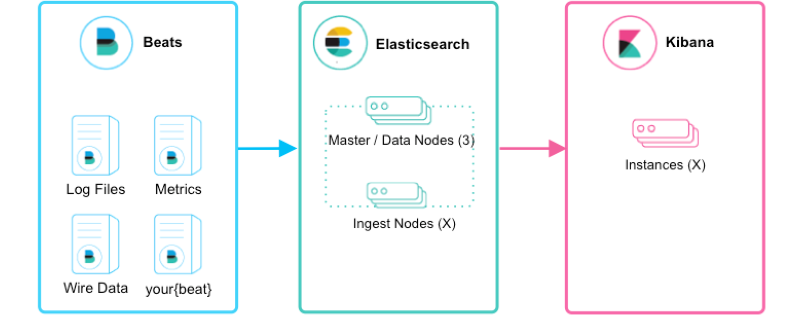

如上图所示，该ELK框架由Beats（日志分析我们通常使用Filebeat）+ Elasticsearch + Kibana构成，这个框架比较简单，入门级的框架。其中Filebeat也能通过module对日志进行简单的解析和索引。并查看预建的Kibana仪表板。

该框架适合简单的日志数据，一般可以用来玩玩，生产环境建议接入Logstash。

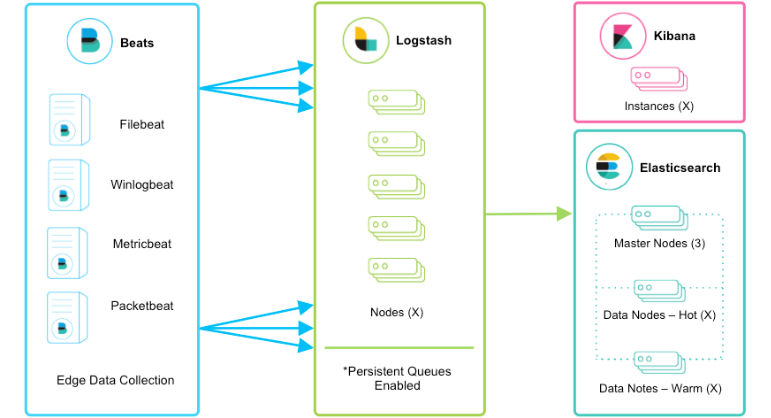

Beats + Logstash + Elasticsearch + Kibana模式

该框架是在上面的框架的基础上引入了Logstash，引入Logstash带来的好处如下：

• 通Logstash具有基于磁盘的自适应缓冲系统，该系统将吸收传入的吞吐量，从而减轻背压
• 从其他数据源（例如数据库，S3或消息传递队列）中提取
• 将数据发送到多个目的地，例如S3，HDFS或写入文件
• 使用条件数据流逻辑组成更复杂的处理管道

Filebeat结合Logstash带来的优势：

• 水平可扩展性，高可用性和可变负载处理：Filebeat和Logstash可以实现节点之间的负载均衡，多个Logstash可以实现Logstash的高可用。
• 消息持久性与至少一次交付保证：使用Filebeat或Winlogbeat进行日志收集时，可以保证至少一次交付。从Filebeat或Winlogbeat到Logstash以及从Logstash到Elasticsearch的两种通信协议都是同步的，并且支持确认。Logstash持久队列提供跨节点故障的保护。对于Logstash中的磁盘级弹性，确保磁盘冗余非常重要。
• 具有身份验证和有线加密的端到端安全传输：从Beats到Logstash以及从Logstash到Elasticsearch的传输都可以使用加密方式传递 。与Elasticsearch进行通讯时，有很多安全选项，包括基本身份验证，TLS，PKI，LDAP，AD和其他自定义领域。

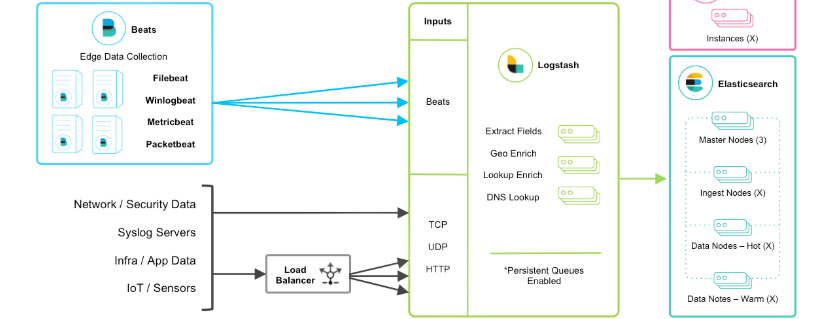

当然在该框架的基础上还可以引入其他的输入数据的方式：比如：TCP，UDP和HTTP协议是将数据输入Logstash的常用方法（如下图所示）：

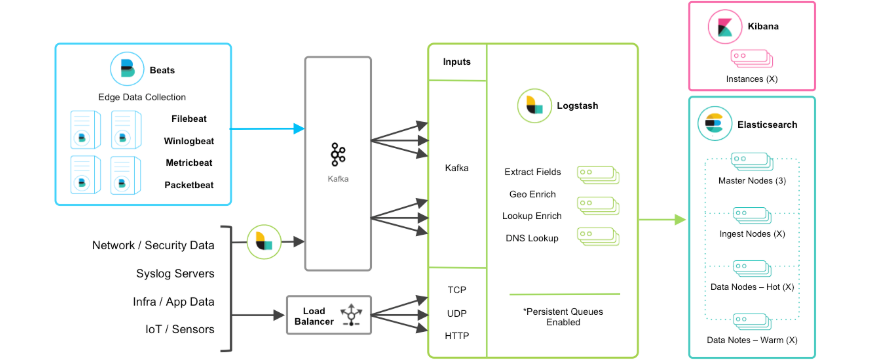

Beats+缓存/消息队列+ Logstash + Elasticsearch + Kibana模式

在如上的基础上我们可以在Beats和Logstash中间添加一些组件Redis、Kafka、RabbitMQ等，添加中间件将会有如下好处：

• 降低对日志所在机器的影响，这些机器上一般都部署着反向代理或应用服务，本身负载就很重了，所以尽可能的在这些机器上少做事；
• 如果有很多台机器需要做日志收集，那么让每台机器都向Elasticsearch持续写入数据，必然会对Elasticsearch造成压力，因此需要对数据进行缓冲，同时，这样的缓冲也可以一定程度的保护数据不丢失；
• 将日志数据的格式化与处理放到Indexer中统一做，可以在一处修改代码、部署，避免需要到多台机器上去修改配置。

curl-L-Ohttps://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.7.0-linux-x86_64.tar.gz
tar -xzvf filebeat-7.7.0-linux-x86_64.tar.gz

配置示例文件：filebeat.reference.yml（包含所有未过时的配置项）

配置文件：filebeat.yml

启动命令：./filebeat -e

具体的原理、使用、实例见文：https://www.cnblogs.com/zsql/p/13137833.html

Logstash的安装介绍

基本原理

Logstash分为三个步骤：inputs（必须的）→ filters（可选的）→ outputs（必须的），inputs生成时间，filters对其事件进行过滤和处理，outputs输出到输出端或者决定其存储在哪些组件里。inputs和outputs支持编码和解码。

Logstash管道中的每个input阶段都在自己的线程中运行。将写事件输入到内存（默认）或磁盘上的中心队列。每个管道工作线程从该队列中取出一批事件，通过配置的filter处理该批事件，然后通过output输出到指定的组件存储。管道处理数据量的大小和管道工作线程的数量是可配置的。

简单安装

下载地址1：https://www.elastic.co/cn/downloads/logstash

下载地址2：https://elasticsearch.cn/download/

这里需要安装JDK，我使用的是Elasticsearch 7.7.0自带的JDK：

解压即安装：

tar -zxvf logstash-7.7.0.tar.gz

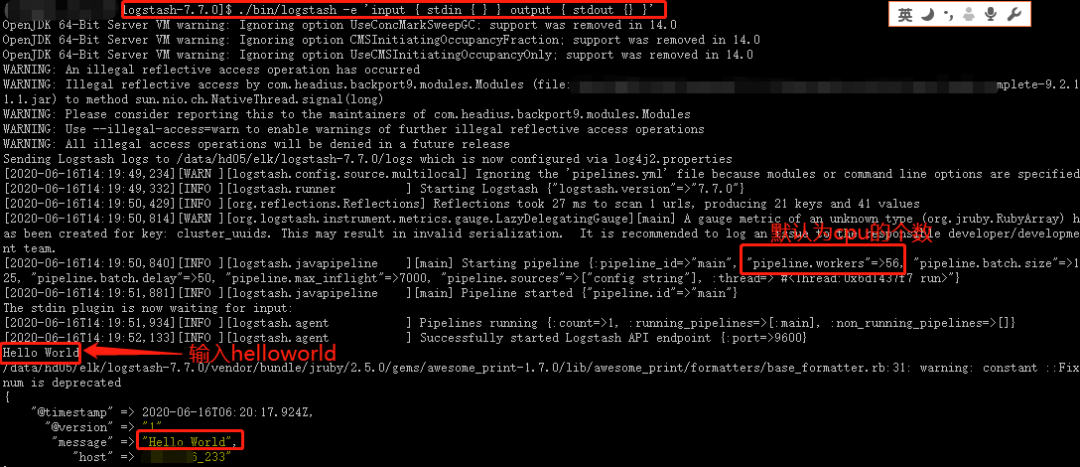

./bin/logstash -e 'input { stdin { } } output { stdout {} }'

具体的原理、使用、实例见文：https://www.cnblogs.com/zsql/p/13143445.html

Elasticsearch的安装介绍

基本介绍

Elasticsearch（ES）是一个基于Lucene构建的开源、分布式、RESTful接口的全文搜索引擎。Elasticsearch还是一个分布式文档数据库，其中每个字段均可被索引，而且每个字段的数据均可被搜索，ES能够横向扩展至数以百计的服务器存储以及处理PB级的数据。可以在极短的时间内存储、搜索和分析大量的数据。

基本概念有：Cluster 集群、Node节点、Index索引、Document文档、Shards & Replicas分片与副本等。

Elasticsearch的优势：

• 分布式：横向扩展非常灵活；
• 全文检索：基于Lucene的强大的全文检索能力；
• 近实时搜索和分析：数据进入ES，可达到近实时搜索，还可进行聚合分析；
• 高可用：容错机制，自动发现新的或失败的节点，重组和重新平衡数据；
• 模式自由：ES的动态mapping机制可以自动检测数据的结构和类型，创建索引并使数据可搜索；
• RESTful API：JSON + HTTP。

Linux系统参数设置

1、设置系统配置

ulimit #暂时修改，切换到该用户es，ulimit -n 65535
/etc/security/limits.conf #永久修改 es –  nofile  65535
ulimit -a #查看当前用户的资源限制

swapoff -a #临时禁用所有的swap文件
vim /etc/fstab #注释掉所有的swap相关的行，永久禁用

cat /proc/sys/vm/swappiness #查看该值
sysctl vm.swappiness=1 #临时修改该值为1
vim /etc/sysctl.conf #修改文件 永久生效
vm.swappiness = 1 #如果有该值，则修改该值，若没有，则追加该选项，sysctl -p生效命令

配置elasticsearch.yml文件，添加如下配置：
bootstrap.memory_lock: true
GET _nodes?filter_path=**.mlockall  #检查如上配置是否成功

sysctl -w vm.max_map_count=262144 #临时修改该值
vim /etc/sysctl.conf #永久修改
vm.max_map_count=262144

ulimit -u 4096 #临时修改
vim /etc/security/limits.conf #永久修改

Vim ~/.bashrc
############往后面添加如下内容######################
export JAVA_HOME=/data/hd05/elk/es/jdk
export PATH=JAVAHOME/bin:PATH
export CLASSPATH=.:$JAVA_HOME/lib/dt.jar\:/lib/tools.jar

配置Java参数
一种是通过修改/data/hd05/elk/elasticsearch-7.7.0/config/jvm.options文件修改JVM参数，一个使用过一个变量ES_JAVA_OPTS来声明JVM参数
/data/hd05/elk/elasticsearch-7.7.0/config/jvm.options介绍：
8:-Xmx2g  #表示只适合Java 8
8-:-Xmx2g  #表示适合高于Java 8的版本
8-9:-Xmx2g #表示适合Java 8，和Java 9
其他配置，都是JVM的相关参数，如果要想明白，得去看Java虚拟机

通过变量ES_JAVA_OPTS来声明JVM参数：
例如：export ES_JAVA_OPTS=”$ES_JAVA_OPTS -Djava.io.tmpdir=/path/to/temp/dir”
./bin/elasticsearch

[elk@lgh config]$ cat  jvm.options  | egrep -v ‘^$|#’
-Xms2g
-Xmx2g
8-13:-XX:+UseConcMarkSweepGC
8-13:-XX:CMSInitiatingOccupancyFraction=75
8-13:-XX:+UseCMSInitiatingOccupancyOnly
14-:-XX:+UseG1GC
14-:-XX:G1ReservePercent=25
14-:-XX:InitiatingHeapOccupancyPercent=30
-Djava.io.tmpdir=${ES_TMPDIR}
-XX:+HeapDumpOnOutOfMemoryError
-XX:HeapDumpPath=data
-XX:ErrorFile=logs/hs_err_pid%p.log
8:-XX:+PrintGCDetails
8:-XX:+PrintGCDateStamps
8:-XX:+PrintTenuringDistribution
8:-XX:+PrintGCApplicationStoppedTime
8:-Xloggc:logs/gc.log
8:-XX:+UseGCLogFileRotation
8:-XX:NumberOfGCLogFiles=32
8:-XX:GCLogFileSize=64m
9-:-Xlog:gc*,gc+age=trace,safepoint:file=logs/gc.log:utctime,pid,tags:filecount=32,filesize=64m

./bin/elasticsearch-certutil ca -out config/elastic-certificates.p12 -pass “password”

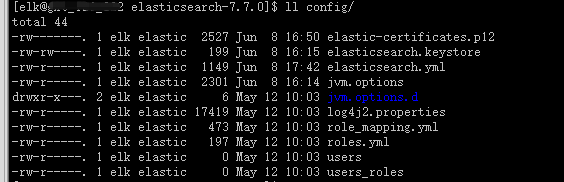

查看config目录，有elastic-certificates.p12文件生成：

方法二：

[elk@lgh elasticsearch-7.7.0]$ ./bin/elasticsearch-setup-passwords interactive
Enter password for the elasticsearch keystore :
Initiating the setup of passwords for reserved users elastic,apm_system,kibana,logstash_system,beats_system,remote_monitoring_user.
You will be prompted to enter passwords as the process progresses.
Please confirm that you would like to continue [y/N]y

Enter password for [elastic]:
Reenter password for [elastic]:
Enter password for [apm_system]:
Reenter password for [apm_system]:
Enter password for [kibana]:
Reenter password for [kibana]:
Enter password for [logstash_system]:
Reenter password for [logstash_system]:
Enter password for [beats_system]:
Reenter password for [beats_system]:
Enter password for [remote_monitoring_user]:
Reenter password for [remote_monitoring_user]:
1qaz@WSXChanged password for user [apm_system]
Changed password for user [kibana]
Changed password for user [logstash_system]
Changed password for user [beats_system]
Changed password for user [remote_monitoring_user]

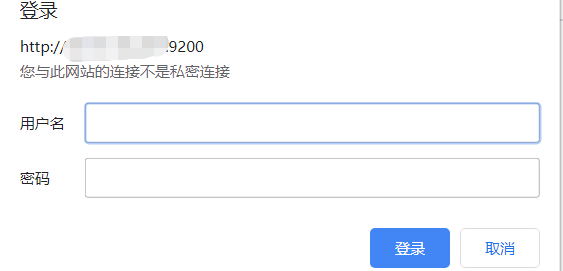

然后可以登录http://192.168.110.130:9200/需要输入密码，输入elastic/passwd即可登录。

head插件安装

Head官网：https://github.com/mobz/elasticsearch-head

Nodejs下载：https://nodejs.org/zh-cn/download/

官方说明，Elasticsearch 7有三种方式使用head插件，这里我只试过两种：

第一种：使用谷歌浏览器head插件，这个直接在谷歌浏览器上面安装插件就可以使用了。

第二种：使用head服务（把head当做一个服务来使用），安装如下：

#Running with built in server
git clone git://github.com/mobz/elasticsearch-head.git
cd elasticsearch-head
npm install
npm run start
open http://localhost:9100/

[elk@lgh config]$ cat kibana.yml  | egrep -v “^$|#”
server.port: 5601
server.host: “0.0.0.0”
server.name: “my-kibana”
elasticsearch.hosts: [“http://192.168.110.130:9200″,”http://192.168.110.131:9200″,”http://192.168.110.132:9200”]
elasticsearch.preserveHost: true
kibana.index: “.kibana”
elasticsearch.username: “elastic”
elasticsearch.password: “password”   #或者使用keystore的保存的密码”${ES_PWD}”

《一篇文章搞懂Filebeat（ELK）》，该文章中有Beats + Elasticsearch + Kibana的实例。

《从0到1学会Logstash的玩法（ELK）》（https://www.cnblogs.com/zsql/p/13143445.html）， 该文章中有Beats + Logstash + Elasticsearch + Kibana实例。

现在我们弄一个Beats+缓存/消息队列+ Logstash + Elasticsearch + Kibana的实例：

中间组件我们使用Kafka，我们看下Filebeat把Kafka作为output的官网：https://www.elastic.co/guide/en/beats/filebeat/7.7/kafka-output.html

这里要注意Kafka的版本，我试过两个都是极端的版本，坑了自己一把。假如你已经有kafka集群了，我这里安装的是一个单机版本（1.1.1）：

数据集我们采用Apache的日志格式，下载地址：https://download.elastic.co/demos/logstash/gettingstarted/logstash-tutorial.log.gz

日志格式如下：

[elk@lgh ~]$ tail -3 logstash-tutorial.log
86.1.76.62 – – [04/Jan/2015:05:30:37 +0000] “GET /projects/xdotool/ HTTP/1.1” 200 12292 “http://www.haskell.org/haskellwiki/Xmonad/Frequently_asked_questions” “Mozilla/5.0 (X11; Linux x86_64; rv:24.0) Gecko/20140205 Firefox/24.0 Iceweasel/24.3.0”
86.1.76.62 – – [04/Jan/2015:05:30:37 +0000] “GET /reset.css HTTP/1.1” 200 1015 “http://www.semicomplete.com/projects/xdotool/” “Mozilla/5.0 (X11; Linux x86_64; rv:24.0) Gecko/20140205 Firefox/24.0 Iceweasel/24.3.0”
86.1.76.62 – – [04/Jan/2015:05:30:37 +0000] “GET /style2.css HTTP/1.1” 200 4877 “http://www.semicomplete.com/projects/xdotool/” “Mozilla/5.0 (X11; Linux x86_64; rv:24.0) Gecko/20140205 Firefox/24.0 Iceweasel/24.3.0”

#=========================== Filebeat inputs =============================

filebeat.inputs:

# Each – is an input. Most options can be set at the input level, so
# you can use different inputs for various configurations.
# Below are the input specific configurations.

– type: log

# Change to true to enable this input configuration.
enabled: true

# Paths that should be crawled and fetched. Glob based paths.
paths:
– /data/elk/logstash-tutorial.log  #这里使用的是apache的日志格式
#- c:\programdata\elasticsearch\logs\*

# Exclude lines. A list of regular expressions to match. It drops the lines that are
# matching any regular expression from the list.
#exclude_lines: [‘^DBG’]

# Include lines. A list of regular expressions to match. It exports the lines that are
# matching any regular expression from the list.
#include_lines: [‘^ERR’, ‘^WARN’]

# Exclude files. A list of regular expressions to match. Filebeat drops the files that
# are matching any regular expression from the list. By default, no files are dropped.
#exclude_files: [‘.gz$’]

# Optional additional fields. These fields can be freely picked
# to add additional information to the crawled log files for filtering
#fields:
#  level: debug
#  review: 1

### Multiline options

# Multiline can be used for log messages spanning multiple lines. This is common
# for Java Stack Traces or C-Line Continuation

# The regexp Pattern that has to be matched. The example pattern matches all lines starting with [
#multiline.pattern: ^\[

# Defines if the pattern set under pattern should be negated or not. Default is false.
#multiline.negate: false

# Match can be set to “after” or “before”. It is used to define if lines should be append to a pattern
# that was (not) matched before or after or as long as a pattern is not matched based on negate.
# Note: After is the equivalent to previous and before is the equivalent to to next in Logstash
#multiline.match: after
#================================ Outputs =====================================
output.kafka:
hosts: [“192.168.110.130:9092”]   #配置kafka的broker
topic: ‘filebeat_test’   #配置topic 名字
partition.round_robin:
reachable_only: false
required_acks: 1
compression: gzip
max_message_bytes: 1000000

cd filebeat-7.7.0-linux-x86_64 && nohup ./filebeat -e &

cd logstash-7.7.0/ && nohup ./bin/logstash -f conf.d/apache.conf &

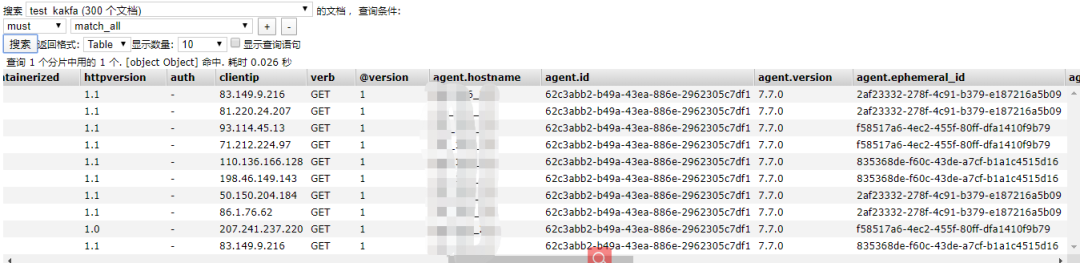

然后我们查看Elasticsearch集群查看该索引。

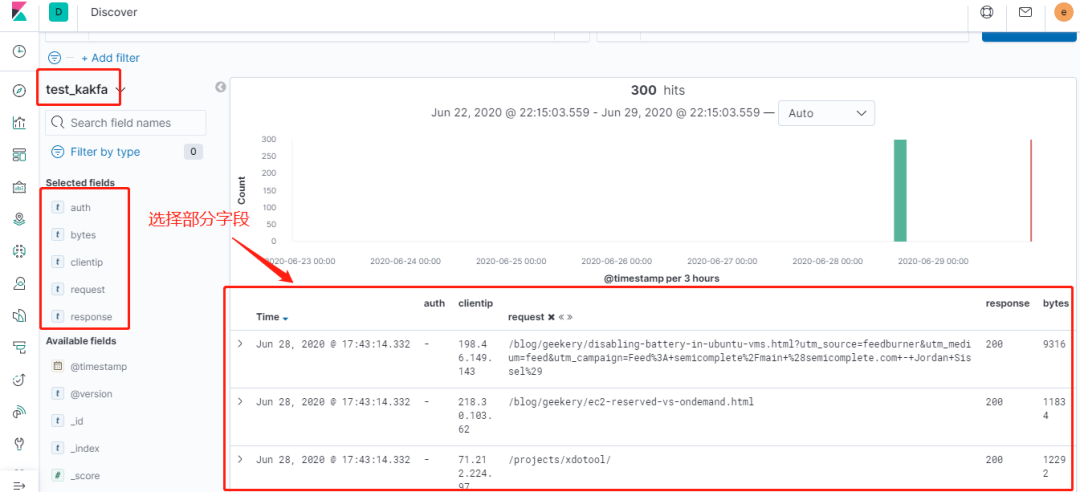

接下来我们登录到Kibana查看该索引的分析。
